運用伺服系統提高雙軸高速數控鑽床加工效率
作者：華正機械 發布時間：2023-12-20 15:07:18 浏覽次數：174次
首先将工件通過夾具固定在位于數控鑽床中心的工作台上。按下“運行”按鈕後，艙門封閉，位于工作台兩真個驅動電機通過滾珠絲杠将帶有鑽頭的加工台高速推進至工件接近位，到達接近位後由控制器給出電氣信号使鑽頭工作，然後按固有深孔加工循環進行加工。爲防止相對的兩鑽頭打刀，由控制器通過軟件編程實現兩驅動電機互鎖功能。即先加工至接近中線某位置的驅動電機會發出信号鎖住另外一邊的驅動電機，使其進進“暫停”狀态，待電機退回至位置後解除原電氣信号使另外一邊的驅動電機繼續完成其自身的加工動作。工件加工完成後，控制器給出相應電氣信号打開艙門并且等待下次循環動作的“運行”開始。
兩軸過孔加工數控鑽床的整體系統示意圖見圖1。

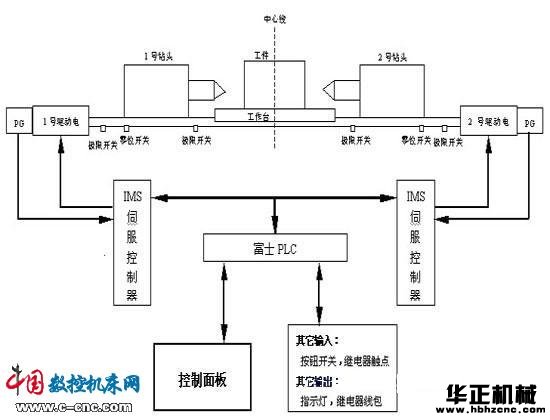

圖1 兩軸過孔加工數控鑽床的整體系統示意圖
每台進給軸驅動電機由IMS伺服控制器進行位置控制，IMS伺服控制器通過相應編碼器（PG）反饋信号構成位置閉環系統。所有的限位開關、零位開關等電氣信号直接聯進相應的控制器做爲控制信号。2台伺服控制器利用内部集成的PLC功能，通過I/O信号與控制面闆相連（根據不同用戶的要求，也可使用RS422/485通訊的方式進行相應的連線）。由于本套設備相關參數不希看能夠由設備操縱者設定，因此控制面闆上并沒有參數設定功能，取而代之的采用了可即時插拔式手操縱器的方式對相關參數進行修改（由相關技術職員進行修改）。
圖2所示爲單台驅動電機驅動相應鑽頭的工件加工過程，可視作“接近工件——慢速加工工件——回退”的循環加工動作往複過程。

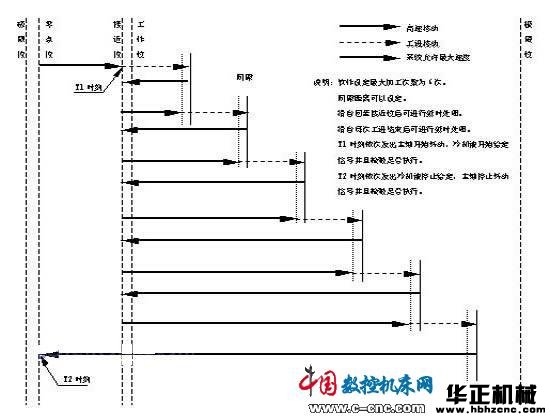

圖2
軟件設定的“互鎖”信号分爲“鎖定對方”（輸出）信号和“響應鎖定”（輸進）信号，當IMS控制器控制驅動電機将鑽台推進至接近中心線的某位置時（軟件設定），控制器會向另外一台控制器給出“鎖定對方”信号。對方控制器接受到“響應鎖定”信号後，如正工作在區内，則正常運行；如正在向前推進并有可能發生打刀情況，則執行“暫停”動作使鑽台停留在範圍内直至“響應鎖定”信号消失。發出“鎖定對方”信号的控制器在所控制的鑽台回退至範圍後，将“鎖定對方”信号取消以便另外一側鑽台的正常運行。兩台控制器本着“爲主”的原則進行互鎖動作以加工時的輸出。
項目效果

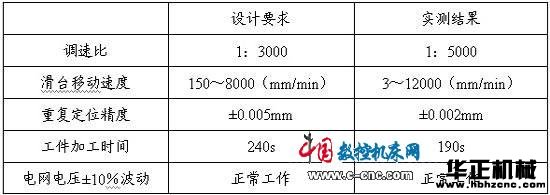

a、IMS伺服控制器調速比爲1：5000，遠高于設計所要求的1：3000。經過實用考核驗證，滑台在該調速比下能夠運行，并滿足兩軸過孔加工數控鑽床的進給要求。
b、由于IMS伺服控制器采用的是輸出轉速與轉矩的“解耦控制”，在電機基頻（50Hz）以下能夠3倍電機額定轉矩的平穩輸出。滿足滑台機構對于電機的低速大轉矩平穩輸出要求，以及在負載發生波動時依然能夠進給速率的穩定與正常。
c、IMS伺服控制器位置控制範圍爲4字節編碼器脈沖數。本套系統采用标配的2500線編碼器，其位置控制範圍遠遠超過滑台的實際工作範圍2m。經過實測重複定位精度誤差爲±0.002mm。滿足設備設計要求的定位誤差小于±0.005mm。
d、使用QMCL語言可實現對電機的靈活動作控制，配合實際工作情況我們對滑台動作進行了相應的優化設計，在原有設計方案進步效率的基礎上又将工件加工時間縮短。采用原設計方案可實現4分鍾加工2件工件的要求。我們對滑台動作進行優化後實現3分10秒加工2件工件。
e、時光IMS系列伺服控制器答應輸進電壓波動範圍爲±10％，在此範圍内均可系統的運行，滿足低電壓低轉速時大轉矩輸出的系統設計要求。
f、解決原電液伺服系統存在的噪音、振動、漏油以及安裝、維護和調試過程中存在的題目或缺陷。
