數控鑽床用麻花鑽锪沉頭孔的方法

數控鑽床用麻花鑽锪孔首先要刀具在被锪孔内的定心和切削工作過程中的平穩性。将麻花鑽的切削部分修磨成适當的幾何外形就可以改作锪鑽。锪孔的質量好壞與刀具切削部分的幾何外形正确與否有密切關系。假如刀具切削部分的幾何外形不正确，锪孔時刀具不定心，工件上所锪出的孔會呈多角形，加工表面呈波浪形等。
1 用麻花鑽锪錐形沉頭孔
锪錐形沉頭孔如圖1所示。它的錐角(2Ø)有60°,75°,90°及120°四種，其中2Ø=90°用得。數控鑽床用麻花鑽锪錐形沉頭孔，修磨刀具錐角(2Ø)可做樣闆或用角度尺丈量，兩主切削刃長度、錐角要對稱;刀具定心及走刀量0.05～0.15mm/r,靠主後面對稱局部錐面控制(見圖2)。刀具前角爲-10°，後角爲2°。刀具幾何外形修磨得正确，使用中刀具定心，切削平穩，加工表面粗糙度值Ra1.6左右。圖2所示刀具的主後面對稱局部錐面有明顯發亮的摩擦痕迹，就靠它限制走刀量和刀具在孔内定心。在鑽床上锪孔時要手動進刀。

圖1 錐形沉頭孔

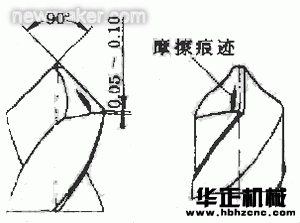

圖2 用麻花鑽磨成錐形锪鑽

用上述刀具擴孔，不論加工量大小，該刀具有良好的定(同)心，切削平穩。
2 用麻花鑽锪圓柱形沉頭孔
锪圓柱形沉頭孔見圖3所示。锪孔的數目較少時，可用上述锪錐形沉頭孔刀具，锪孔到虛線位置。再用另一個直徑尺寸相同、長度尺寸接近的麻花鑽修磨成平刃，刀具的前角爲-10°，後角爲2°。用直角尺檢驗刀具合格後，兩次锪孔至圖紙要求的尺寸。

圖3 圓柱形沉頭孔

锪圓柱形沉頭孔工作量較大時，用麻花鑽修磨成住形锪鑽(見圖4)。就是将麻花鑽前端磨成圓柱形，其直徑d與孔配合爲H8/f7。先将麻花鑽在前端四周适當尺寸位置，用鋸片砂輪磨削加工出空刀槽，将麻花鑽裝進夾具(見圖5)孔内，在外圓磨床上，用卡盤通過夾具将麻花鑽夾緊(見圖6)、按夾具外圓表面找正。按技術要求尺寸磨削加工麻花鑽前端圓柱定位導向部分。端面刀刃靠手工在碟形或鋸片等砂輪上修磨出，刀具後角爲2°。這種锪鑽前端圓柱定位導向部分還有螺旋槽，槽與圓柱面形成的鋒利刃口要倒鈍，否則锪柱形沉孔時，下面原有的小孔要刮傷，特别當刀刃磨得不對稱時。原有孔會擴大、刮傷。應先試锪孔，沒題目，再使用。

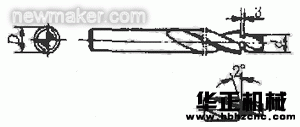

圖4 用麻花鑽磨成柱形锪鑽

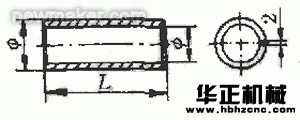

圖5 夾麻花鑽夾具

數控鑽床用麻花鑽修磨後改作锪鑽，锪錐形、圓柱形沉頭孔的方法經使用，證實是可行的，修磨刀具的方法簡單，易把握和推廣，锪孔質量能滿足技術要求。

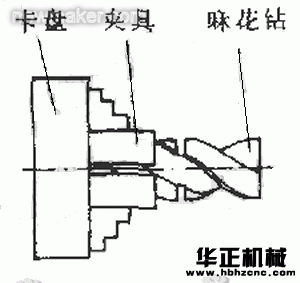

圖6 用卡盤通過夾具将麻花鑽夾緊
