合理選用鑽床夾具 設計夾具時有5大注意要點

随着技術的迅猛發展，市場需求的變化多端及商品競争的日益激烈，使機械産品更新換代的周期愈來愈短，多品種、小批量生産的比例愈來愈高。爲了适用這種形勢的需要，出現了各種新型數控鑽床夾具。

同樣一款鑽床，爲何生産效率卻相差好幾倍？得出的結論是：數控鑽床選用的夾具不合适，從而使數控鑽床的生産效率大幅降低。如何提高數控鑽床利用率？通過技術分析，夾具的使用有很大的關系。

據不統計，國内企業數控鑽床選用夾具不合理的比例高達50%以上。至2010年底，中國數控鑽床保有量近一百萬台，也就是說有50萬台以上的數控鑽床由于夾具選擇不合理或應用不當，而出現了"窩工"現象；從另外一個角度來講，在數控鑽床夾具的選擇與應用上大有文章可做，因爲其中蘊含枱可觀的潛在經濟效益。下面介紹幾種現代數控鑽床夾具。

一、可調夾具

可調夾具分爲通用可調夾具和成組夾具（也稱可調夾具）兩類。它們共同的特點是，隻要更換或調整個别定位、夾緊或導向元件，即可用于多種零件的加工，從而使多種零件的單件小批生産變爲一組零件在同一夾具上的"成批生産"。産品更新換代後，隻要屬于同一類型的零件，就仍能在此夾具上加工。由于可調夾具具有較強的适應性和良好的繼承性，所以使用可調夾具可大量減少夾具的數量，縮短生産準備周期，降低成本。

二、組合夾具

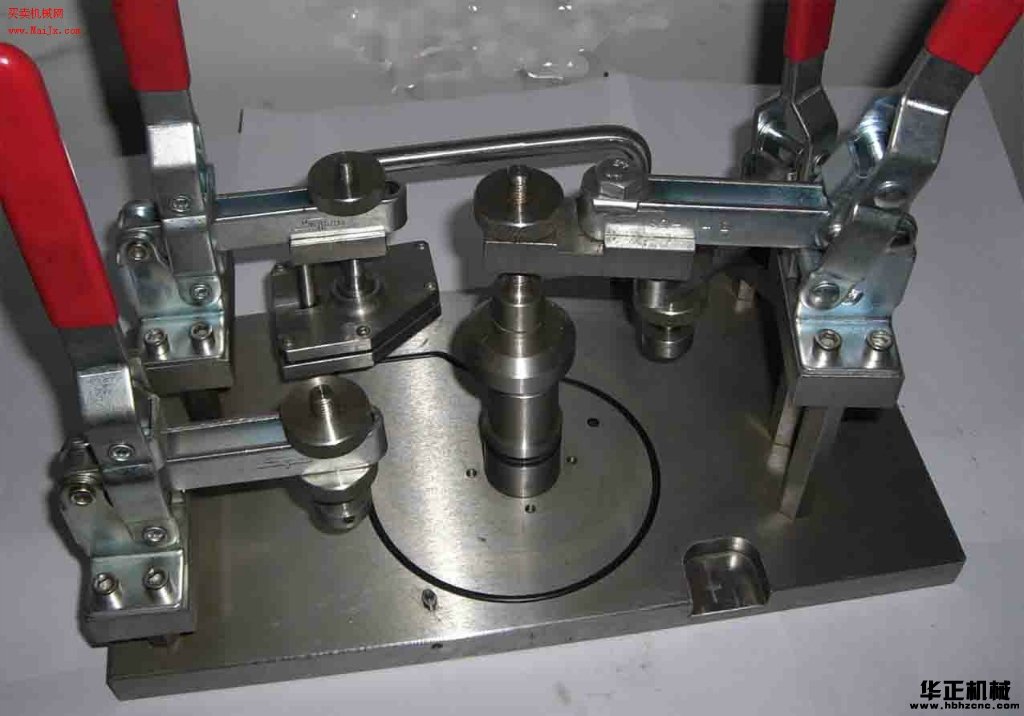

組合夾具又稱爲"積木式夾具"，它由一系列經過标準化設計、功能各異、規格尺寸不同的鑽床夾具元件組成，客戶可以根據加工要求，象"搭積木"一樣，拼裝出各種類型的鑽床夾具。由于組合夾具省去了設計和制造夾具時間，地縮短了生産準備時間，因而地縮短了小批量生産周期，即提高了生産效率。另外，組合夾具還具有定位、裝夾柔性大、循環重複使用、制造節能節材、使用成本低廉等優點。故小批量加工，特别是産品形狀較爲複雜時可優先考慮使用組合夾具。

三、組合平口鉗

組合平口鉗實際上屬于組合夾具中的"合件"，與其它組合夾具元件相比其通用性、标準化程度、使用更簡便、裝夾更，因此在範圍内了廣泛的應用。組合平口鉗具有安裝（拆卸）、裝夾等優點，因此可以縮短生産準備時間，提高小批量生産效率。目前上常用的組合平口鉗裝夾範圍一般在1000mm以内的，夾緊力一般在5000Kgf以内。

需要注意的是，這裡所說的組合平口鉗并不是老式機加虎鉗，老式機加虎鉗功能單一、制造精度低、無法成組使用、使用壽命短，不适宜在數控鑽床、加工中心上使用。

四、電永磁夾具

電永磁夾具是以钕鐵硼等新型永磁材料爲磁力源，運用現代磁路原理而設計出來的一種新型夾具。大量的機加工實踐表明，電永磁夾具可以大幅提高數控鑽床、加工中心的綜合加工效能。

電永磁夾具的夾緊與松開過程隻需1秒左右，因此大幅縮短了裝夾時間；常規數控鑽床夾具的定位元件和夾緊元件占用空間較大，而電永磁夾具沒有這些占用空間的元件，因此與常規數控鑽床夾具相比，電永磁夾具的裝夾範圍，這有利于充分利用數控鑽床的工作枱和加工行程，有利于提高數控鑽床的綜合加工效能。電永磁夾具的吸力一般在15~18Kgf/cm2，因此要吸力（夾緊力）足夠抵抗切削力，一般情況下，吸附面積不應小于30cm2，即夾緊力不小于450Kgf。

在現代自動化生産中，數控鑽床的應用已愈來愈廣泛。數控鑽床加工時，刀具或工作台的運動是由程序控制，按坐标位置進行的。

數控鑽床夾具設計時應注意以下幾點：

1.數控鑽床夾具上應設置原點（對刀點）。

2.數控鑽床夾具無需設置刀具導向裝置。這是因爲數控鑽床加工時，鑽床、夾具、刀具和工件始終保持嚴格的坐标關系，刀具與工件間無需導向元件來确定位置。

3.數控鑽床上常需在幾個方向上對工件進行加工，因此數控鑽床夾具應是敞開式的。

4.數控鑽床上應盡量選用可調夾具、拼裝夾具和組合夾具。因爲數控鑽床上加工的工件，常是單件小批生産，采用柔性好、準備時間短的夾具。

5.數控鑽床夾具的夾緊應牢固、操作方便。夾緊元件的位置應固定不變，防止在自動加工過程中，元件與刀具相碰。
