高速數控鑽床伺服系統說明和特點

作者:華正機械 發布時間:2023-12-20 15:04:21 浏覽次數:53次

高速數控鑽床伺服系統主要由三部分組成:控制器、功率驅動裝置、反饋裝置和電動機。控制器按照數控系統的給定值和通過反饋裝置檢測的實際運行值的差,調節控制量;功率驅動裝置作爲系統的主回路,一方面按控制量的大小将電網中的電能作用到電動機之上,調節電動機轉矩的大小,另一方面按電動機的要求把恒壓恒頻的電網供電轉換爲電動機所需的交流電或直流電;電動機則按供電大小拖動機械運轉。如根據驅動電動機的類型,可将其分爲直流伺服和交流伺服;根據控制器實現方法的不同,可将其分爲模拟伺服和數字伺服;根據控制器中閉環的多少,可将其分爲開環控制系統、單環控制系統、雙環控制系統和多環控制系統。進給伺服以高速數控鑽床的各坐标爲控制對象,産生高速數控鑽床的切削進給運動。爲此,要求進給伺服能調節坐标軸的運動速度,并能地進行位置控制。具體要求其調速範圍寬、位移、穩定性好、動态響應快。根據系統使用的電動機,進給伺服可細分爲步進伺服、直流伺服、交流伺服和直線伺服。

(一)步進伺服系統

高速數控鑽床步進伺服是一種用脈沖信号進行控制,并将脈沖信号轉換成相應的角位移的控制系統。其角位移與脈沖數成正比,轉速與脈沖頻率成正比,通過改變脈沖頻率可調節電動機的轉速。如果停機後某些繞組仍保持通電狀态,則系統還具有自鎖能力。步進電動機每轉一周都有固定的步數,如500步、1000步、50000步等等,從理論上講其步距誤差不會累計。步進伺服結構簡單,符合系統數字化發展需要,但精度差、能耗高、速度低,且其功率越大移動速度越低。特别是步進伺服易于失步,使其主要用于速度與精度要求不高的經濟型高速數控鑽床及舊設備改造。但近年發展起來的恒斬波驅動、PWM驅動、微步驅動、超微步驅動和混合伺服技術,使得步進電動機的高、低頻特性了很大的提高,特别是随着智能超微步驅動技術的發展,将把步進伺服的性能提高到一個新的水平。

(二)直流伺服系統

高速數控鑽床直流伺服的工作原理是建立在電磁力定律基礎上。與電磁轉矩相關的是互相獨立的兩個變量主磁通與電樞電流,它們分别控制勵磁電流與電樞電流,可方便地進行轉矩與轉速控制。另一方面從控制角度看,直流伺服的控制是一個單輸入單輸出的單變量控制系統,經典控制理論适用于這種系統,因此,直流伺服系統控制簡單,調速性能優異,在高速數控鑽床的進給驅動中曾占據着主導地位。然而,從實際運行考慮,直流伺服電動機引入了機械換向裝置。其成本高,故障多,維護困難,經常因碳刷産生的火花而影響生産,并對其他設備産生電磁幹擾。同時機械換向器的換向能力,限制了電動機的容量和速度。電動機的電樞在轉子上,使得電動機效率低,散熱差。爲了換向能力,減小電樞的漏感,轉子變得短粗,影響了系統的動态性能。

(三)交流伺服系統

針對直流電動機的缺陷,如果将其做"裡翻外"的處理,即把電驅繞組裝在定子、轉子爲永磁部分,由轉子軸上的編碼器測出磁極位置,就構成了永磁無刷電動機,同時随着矢量控制方法的實用化,使交流伺服系統具有良好的伺服特性。其寬調速範圍、高穩速精度、動态響應及四象限運行等良好的技術性能,使其動、靜态特性已可與直流伺服系統相媲美。同時可實現弱磁高速控制,拓寬了系統的調速範圍,适應了伺服驅動的要求。

目前,在高速數控鑽床進給伺服中采用的主要是永磁同步交流伺服系統,有三種類型:模拟形式、數字形式和軟件形式。模拟伺服用途單一,隻接收模拟信号,位置控制通常由上位機實現。數字伺服可實現一機多用,如做速度、力矩、位置控制。可接收模拟指令和脈沖指令,各種參數均以數字方式設定,穩定性好。具有較豐富的自診斷、報警功能。軟件伺服是基于微處理器的全數字伺服系統。其将各種控制方式和不同規格、功率的伺服電機的監控程序以軟件實現。使用時可由用戶設定代碼與相關的數據即自動進入工作狀态。配有數字接口,改變工作方式、更換電動機規格時,隻需重設代碼即可,故也稱伺服。

交流伺服已占據了高速數控鑽床進給伺服的主導地位,并随着的發展而不斷完善,具體體現在三個方面。一是系統功率驅動裝置中的電力電子器件不斷向高頻化方向發展,智能化功率模塊普及與應用;二是基于微處理器嵌入式平台技術的成熟,将控制算法的應用;三是網絡化制造模式的推廣及現場總線技術的成熟,将使基于網絡的伺服控制成爲可能。

(四)直線伺服系統

直線伺服系統采用的是一種直接驅動方式(Direct Drive),與傳統的旋轉傳動方式相比,特點是取消了電動機到工作台間的機械中間傳動環節,即把機床進給傳動鏈的長度縮短爲零。這種"零傳動"方式,帶來了旋轉驅動方式無法達到的性能指标,如加速度可達3g以上,爲傳統驅動裝置的10~20倍,進給速度是傳統的4~5倍。從電動機的工作原理來講,直線電動機有直流、交流、步進、永磁、電磁、同步和異步等多種方式;而從結構來講,又有動圈式、動鐵式、平闆型和圓筒型等形式。目前應用到數控機床上的主要有高頻響小行程直線電動機與大推力長行程直線電動機兩類。直線伺服是高速高精數控機床的理想驅動模式,受到機床廠家的重視,技術發展。

主軸伺服提供加工各類工件所需的切削功率,因此,隻需完成主軸調速及正反轉功能。但當要求高速數控鑽床有螺紋加工、準停和恒線速加工等功能時,對主軸也提出了相應的 位置控制要求,因此,要求其輸出功率大,具有恒轉矩段 及恒功率段,有準停控制,主軸與進給聯動。與進給伺服 一樣,主軸伺服經曆了從普通三相異步電動機傳動到直流主軸傳動。随着微處理器技術和大功率晶體管技術的進展,現在又進入了交流主軸伺服系統的時代。

(一)交流異步伺服系統

交流異步伺服通過在三相異步電動機的定子繞組中産生幅值、頻率可變的正弦電流,該正弦電流産生的旋轉磁場與電動機轉子所産生的感應電流相互作用,産生電磁轉矩,從而實現電動機的旋轉。其中,正弦電流的幅值可分解爲給定或可調的勵磁電流與等效轉子力矩電流的矢量和;正弦電流的頻率可分解爲轉子轉速與轉差之和,以實現矢量化控制。

交流異步伺服通常有模拟式、數字式兩種方式。與模拟式相比,數字式伺服加速特性近似直線,時間短,且可提高主軸定位控制時系統的剛性和精度,操作方便,是高速數控鑽床主軸驅動采用的主要形式。然而交流異步伺服存在兩個主要問題:一是轉子發熱,效率較低,轉矩密度較小,體積較大;二是功率因數較低,因此,要獲得較寬的恒功率調速範圍,要求較大的逆變器容量。

(二)交流同步伺服系統

近年來,随着永磁體的和性能的不斷提高,使得采用永磁同步調速電動機的交流同步伺服系統的性能日益突出,爲解決交流異步伺服存在的問題帶來了希望。與采用矢量控制的異步伺服相比,永磁同步電動機轉子溫度低,軸向連接位置,要求的冷卻條件不高,對高速數控鑽床環境的溫度影響小,容易達到的低限速度。即使在低限速度下,也可作恒轉矩運行,特别适合切削加工。同時其轉矩,轉動慣量小,動态響應特性好,特别适合高生産率運行。較容易達到很高的調速比,允許同一高速數控鑽床主軸具有多種加工能力,既可以加工像鋁一樣的低硬度材料,也可以加工很硬很脆的合金,爲高速數控鑽床進行切削創造了條件。

(三)電主軸

電主軸是電動機與主軸融合在一起的産物,它将主 軸電動機的定子、轉子直接裝入主軸組件的内部,電動機的轉子即爲主軸的旋轉部分,由于取消了齒輪變速箱的傳動與電動機的連接,實現了主軸系統的一體化、"零傳動"。因此,其具有結構緊湊、重量輕、慣性小、動态特性好等優點,并可高速數控鑽床的動平衡,避免振動和噪聲,在速切削高速數控鑽床上了廣泛的應用。從理論上講,電主軸爲一台高速電動機,其既可使用異步交流感應電動機,也可使用永磁同步電動機。電主軸的驅動一般使用矢量控制的變頻技術,通常内置一脈沖編碼器,來實現廂位控制及與進給的準确配合。由于電主軸的工作轉速,對其散熱、動平衡、潤滑等提出了的要求。在應用中妥善解決,才能電主軸高速運轉和加工。

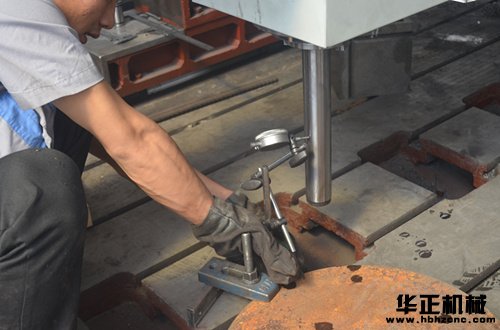

高速數控鑽床

作爲高速數控鑽床的重要功能部件,伺服系統的特性一直是影響系統加工性能的重要指标。圍繞伺服系統動态特性與靜态特性的提高,近年來發展了多種伺服驅動技術。可以預見随着速切削、超加工、網絡制造等制造技術的發展,具有網絡接口的全數字伺服系統、直線電動機及高速電主軸等将成爲高速數控鑽床行業的關注的熱點,并成爲伺服系統的發展方向。伺服系統是以機械運動的驅動設備,電動機爲控制對象,以控制器爲核心,以電力電子功率變換裝置爲執行機構,在自動控制理論的指導下組成的電氣傳動自動控制系統。這類系統控制電動機的轉矩、轉速和轉角,将電能轉換爲機械能,實現運動機械的運動要求。具體在高速數控鑽床中,伺服系統接收數控系統發出的位移、速度指令,經變換、放調與整大後,由電動機和機械傳動機構驅動高速數控鑽床坐标軸、主軸等,帶動工作台及刀架,通過軸的聯動使刀具相對工件産生各種複雜的機械運動,從而加工出用戶所要求的複雜形狀的工件。作爲高速數控鑽床的執行機構,伺服系統将電力電子器件、控制、驅動及保護等集爲一體,并随着數字脈寬調制技術、特種電機材料技術、微電子技術及現代控制技術的進步,經曆了從步進到直流,進而到交流的發展曆程。
