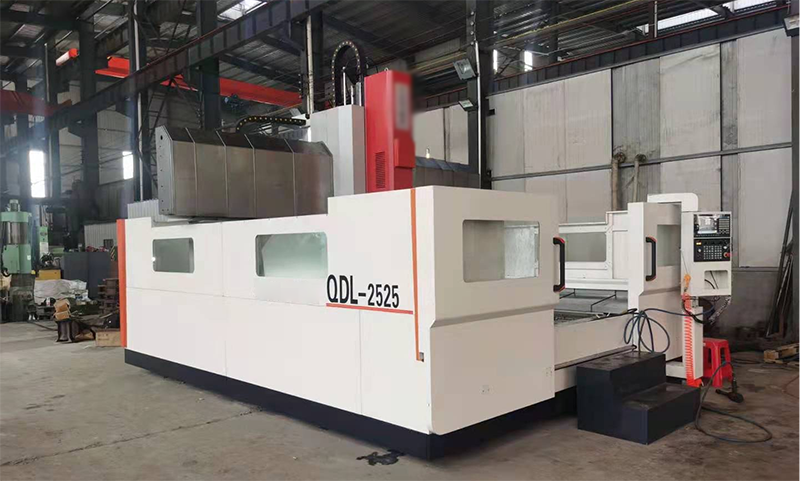

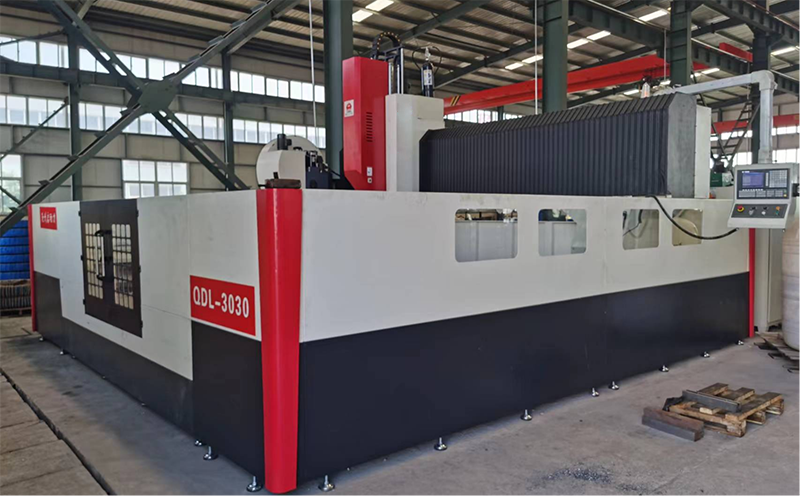

重型數控鑽銑床

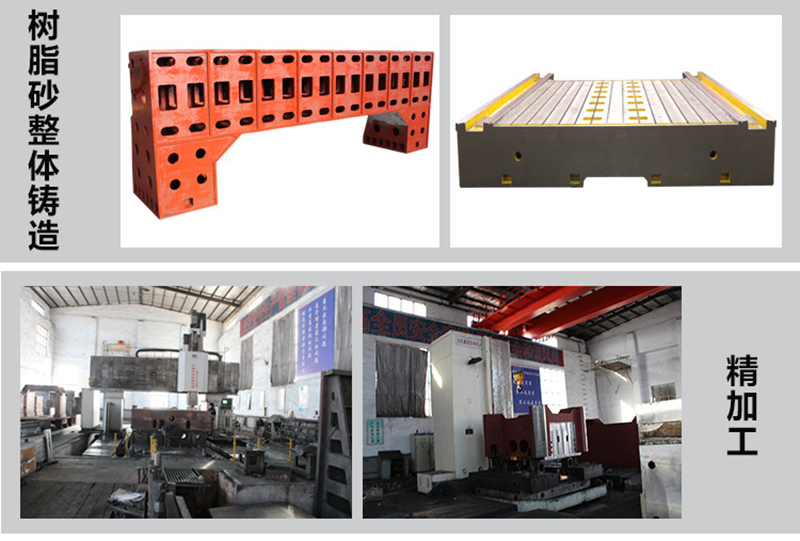

本機床龍門、床身爲整體鑄造方式鑄鐵材質HT250，經過時效退火加工而成，具有加工精度好，結構穩定，使用年限長等諸多優點。

采用廣數或者凱恩帝數控系統控制，機床運動部分由伺服電機驅動，定位速度适宜，運行平穩，并且具有故障自檢用心服務功能。系統同時配備自動對刀功能，對刀細緻速度适宜。

設備由于采用優良的數控銑床系統，該機可同時滿足鑽孔、攻絲、銑削等加工需求。主軸動力系統采用伺服電機驅動，可同時滿足高低速下的加工需求，低速運轉時具有橫扭矩，高速運轉時橫功率的顯著特點，是普通變頻電機加減速機驅動方式無法比拟的。

機床結構組成

一、機床主體部分：

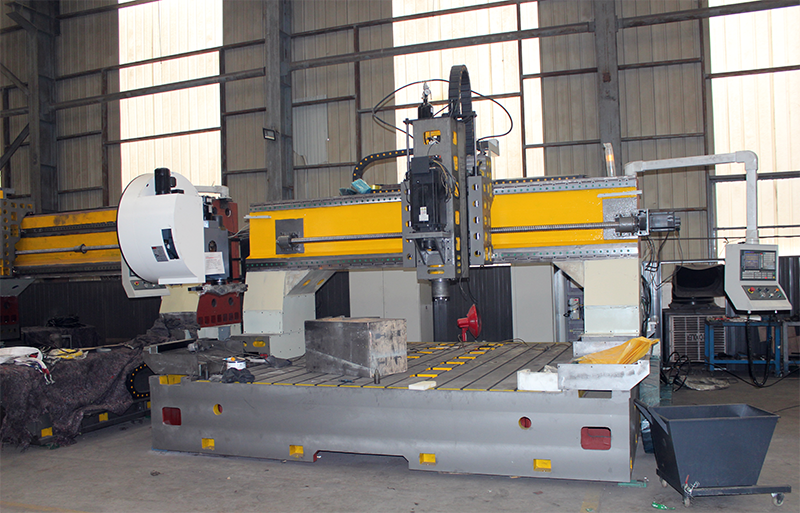

設備主要由床身工作台，移動式龍門，鑽銑動力頭、排削器和循環冷卻裝置、自動潤滑系統、電器系統等組成。滾動直線導軌副支撐和細緻絲杠副驅動，機床具有較高定位精度和重複定位精度。

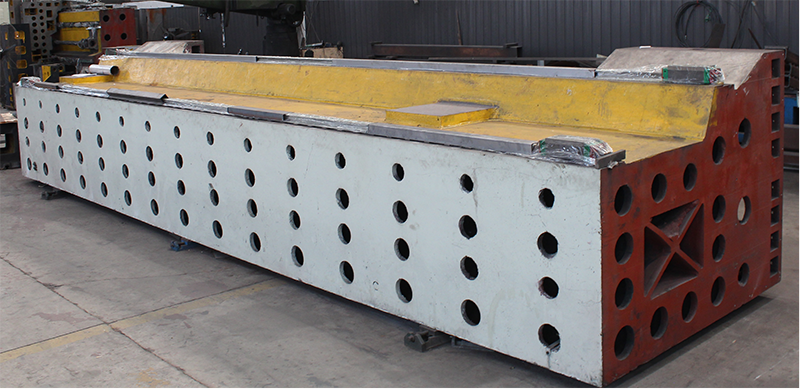

1、床身工作台：

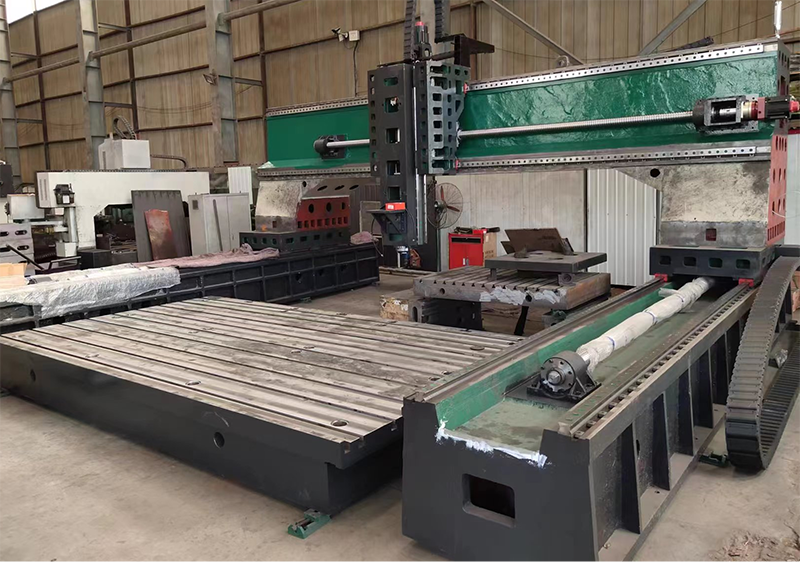

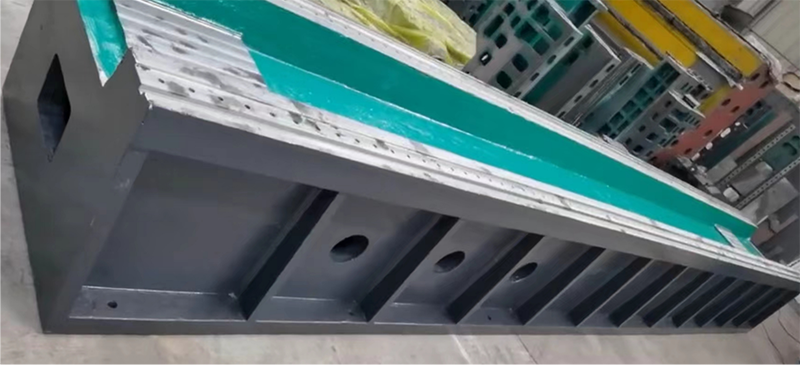

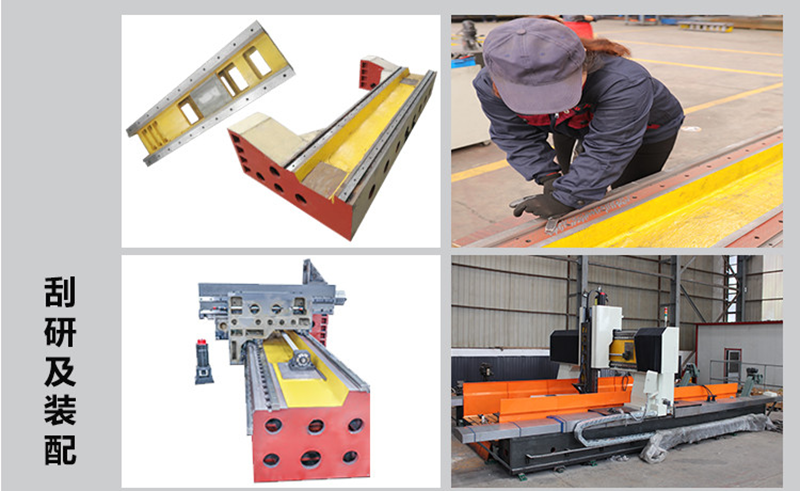

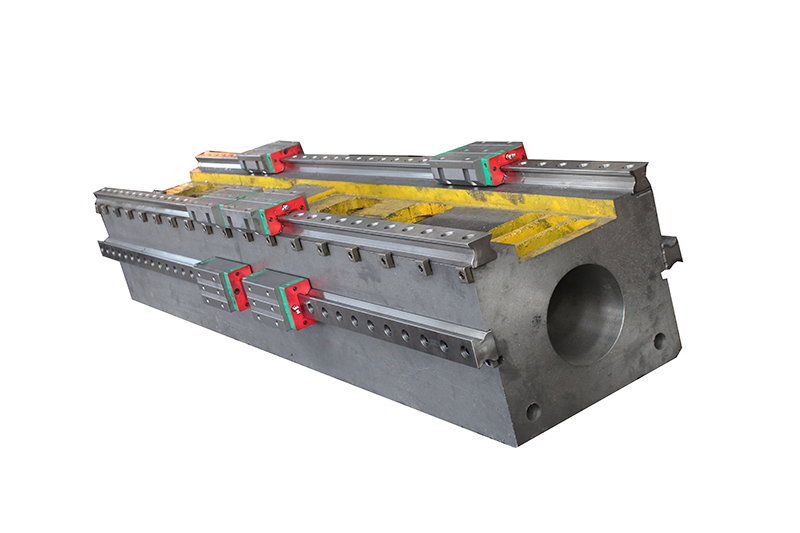

床身系整體鑄造而成，經人工時效熱處理去除内應力後加工，動靜剛性具佳，不變形。工作台面開有T型槽，槽間距200mm便于工件的裝夾。工作台大的承重5噸。床身左、右側面上布置較的直線導軌副和細緻絲杠副。驅動系采用伺服電機和細緻絲杠副驅動，使龍門作X軸方向移動。床身底面上分布有可調螺栓，可以方便地調整床身工作台的水平。

2、移動式龍門：

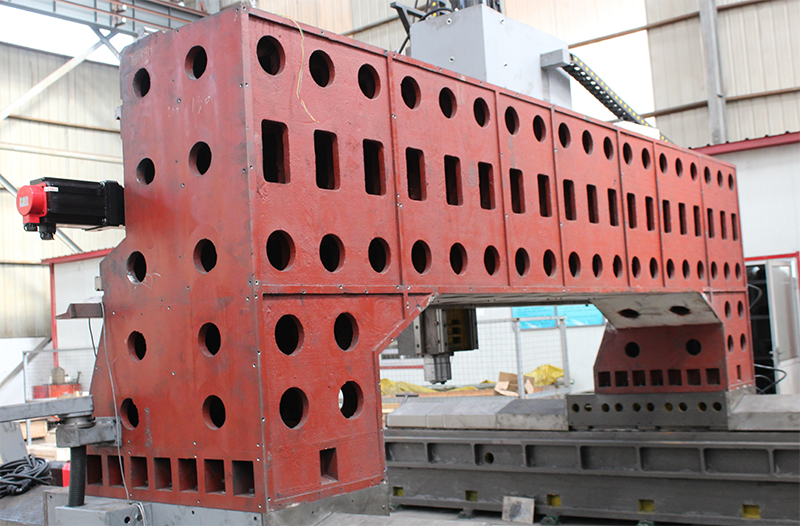

龍門系整體鑄造而成，經人工時效熱處理去除内應力後加工，動靜剛性具佳，不變形。在龍門前側安裝有兩條較的滾動直線導軌副。并在上方安裝有一套細緻滾珠絲杠副及一台伺服電機，使動力頭滑闆作Y軸方向移動。在動力頭滑闆上安裝一個鑽削動力頭。龍門的移動是由伺服電機帶動滾珠絲杠的旋轉來實現的。

3.數控動力頭滑闆

Z方向由3.4KW伺服電機經齒形同步帶和滾珠絲杠副驅動鑽削動力頭實現動力頭快進、工進、快退、停止等動作。具有自動斷屑、退屑、暫停功能。

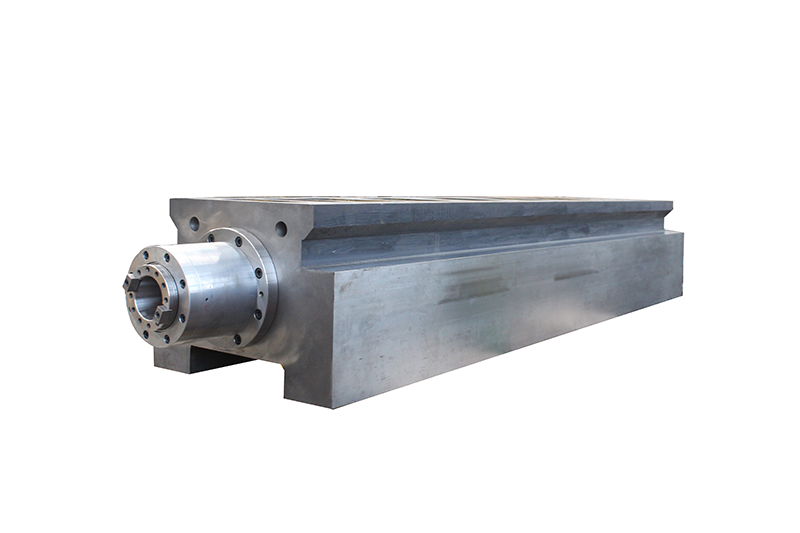

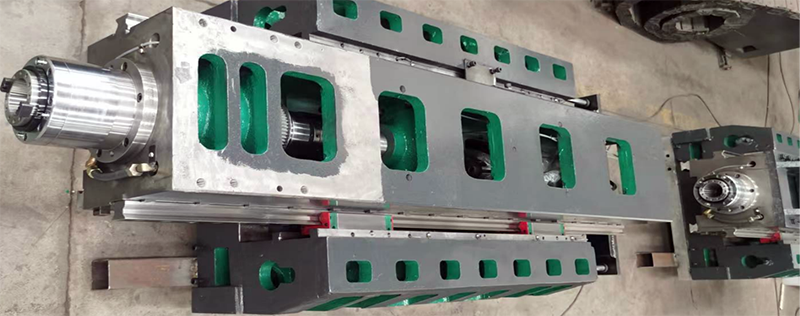

4.鑽削動力頭及滑枕

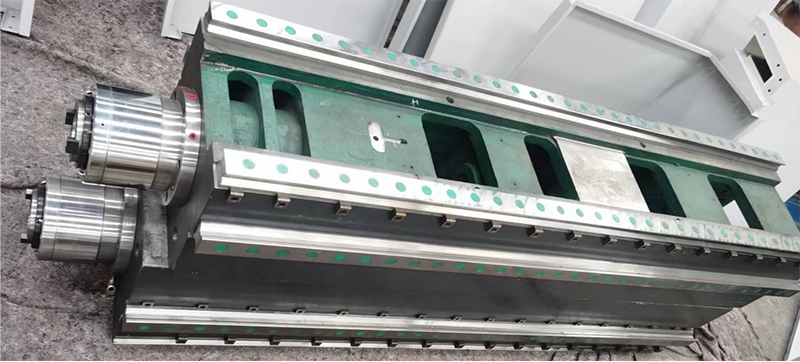

鑽削動力頭采用主軸一對一伺服電機，通過齒形同步帶帶動一對一細緻主軸。進給爲伺服電機和滾珠絲杠驅動。X、Y軸能夠聯動，采用半閉環控制，能夠實現直線、圓弧插補功能。設定高度後，當鑽頭快進接觸工件，可自動轉換爲工進。當鑽頭鑽透工件後，可自動轉換爲快退，實現自動進給循環。工作進給速度由數控調整設定。滑枕爲硬軌和4線規（任選）

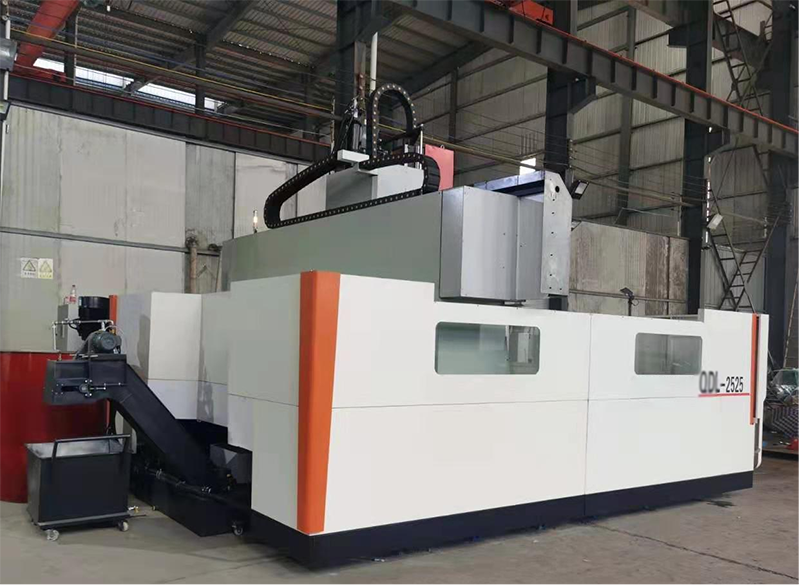

5.平闆鏈式自動排屑器（可選配）和循環冷卻裝置

本機床配有平闆鏈式自動排屑器、集屑車和循環冷卻裝置。

6.自動潤滑裝置及防護裝置

本機床配有自動潤滑裝置，可以對各處導軌、絲杠、軸承等運動副進行自動潤滑。解除了設備維護的後顧之憂。機床X軸、Y軸均配備防塵防護罩，工作台四周安裝有(以實際報告爲主)濺擋闆。

7.速度适宜夾緊系統（可以選配）

可選配速度适宜夾緊液壓系統，用以完成工件的速度适宜夾緊。

8.全數字數控控制系統

1）、具備斷屑功能，可在人機界面上設定斷屑時間和斷屑周期。

2）、具備提刀排屑功能，可在人機界面上設定提刀高度，鑽削到此高度時，鑽頭正轉速度适宜提起至工件上方，再快進至鑽削面并自動轉換爲工進。

3）、具備CAD圖形自動轉換成加工程序功能。

4）、具備根據不同的孔徑自動調整進給量與轉速功能。

5）、集中式操作控制箱及手持單元。爲方便編程、存儲、顯示和通訊，操作界面具有人機對話、誤差補償、自動報警等功能。

6）、工件孔位可采用鍵盤或CAD軟盤輸入後自動生成加工程序，或通過RS232接口輸入加工程序進行數控加工。該設備具備加工前孔位預演和複檢功能，操作好方便。

9.機床使用正常條件

電源：三相AC380V±10%，50Hz±1

環境溫度：0°~45°

本機床可進行故障檢測、報警，報警界面全中文，機床電櫃采用全封閉式。

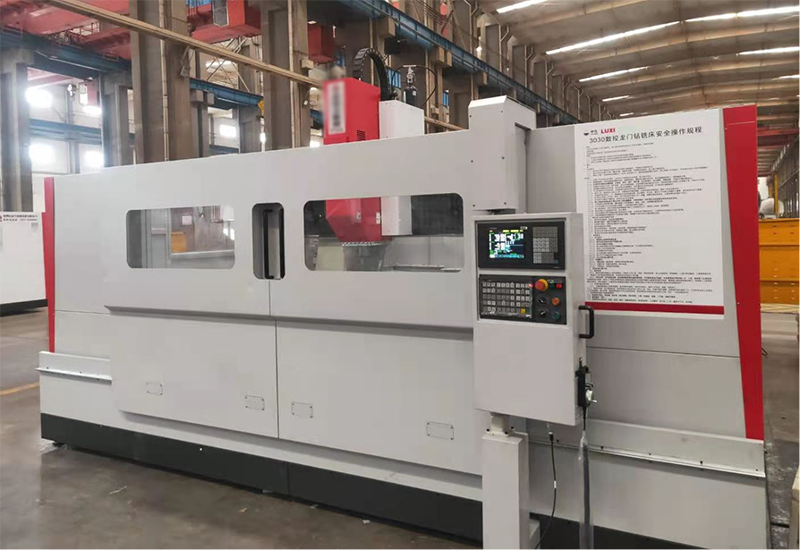

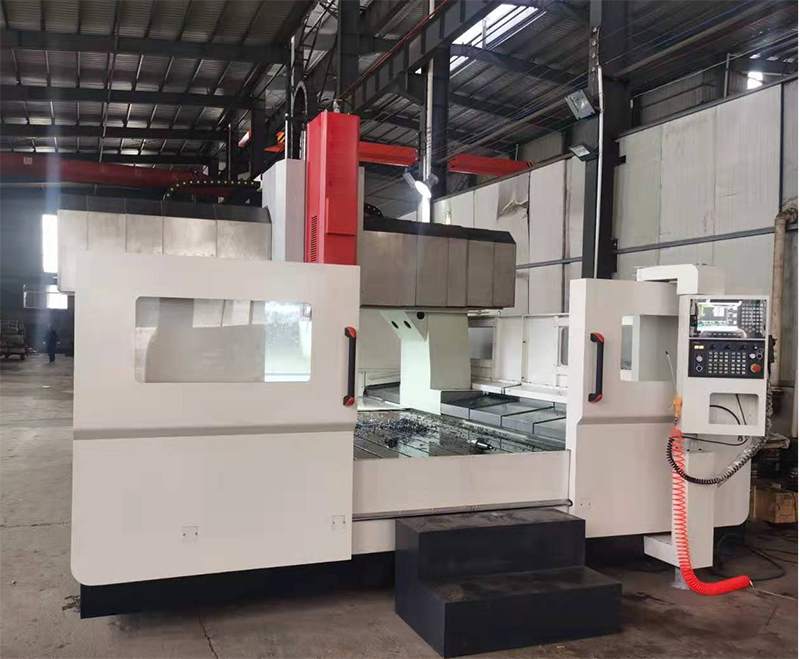

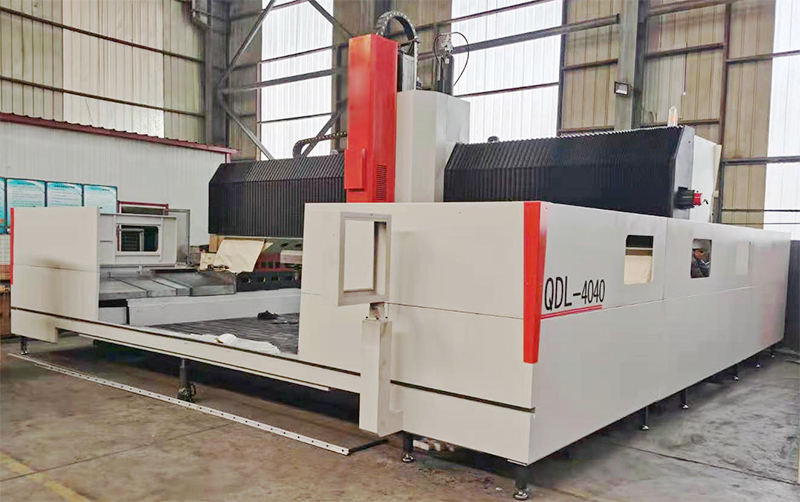

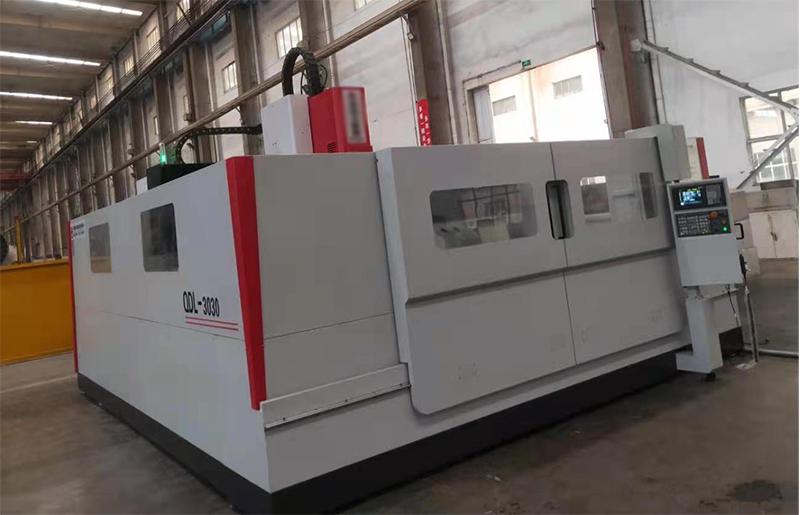

10.半封閉大包圍外防護，安然無憂生産

二、高速鑽床技術能數：

三、主要核心部件口碑

四、随機附件：随機提供的附件

五、随機提供的技術文件

1)、機床精度檢驗記錄單、機床合格證

2)、機床裝箱單

3)、地基圖、機床使用說明書

4)、控制系統資料

5)、維修（診斷）資料

六、人員培訓

1. 供方免費爲需方培訓編程及操作人員、機械維修、電氣維修：編程、操作人員應具有高中以上文化水平，或長時間相關工作經驗者，1－2人，機、電維修人員應具有大專以上文化水平或長時間專注維修經驗人員，1－2人；

2．設備相關操作人員的培訓在需方設備安裝現場進行，具體培訓時間由現場實際狀況雙方協定。

3.産品到廠後免費進行安裝調試。

4.産品投産使用初期，配合甲方操作使用，熟悉産品性能，直到甲方全部掌握爲止。

5.提供終身技術服務，并及時有償提供備品配件和維修等方面的支持。

七、售後服務

1. 本設備自正式交付需方使用之日起，系統質保三年，整機供方免費保修一年（需方人爲造成重大損壞及不可抗拒的自然因素造成重大損壞除外），免費更換有質量問題的零部件。

2. 設備實行終身有償維修，過保修期的維修隻适當收取工本費、差旅費。
